TDA7492立体声D类功率放大器
TDA7492是意法半导体生产的一种2x50W立体声桥接负载D类音频功率放大器单片IC，其应用主要是面向液晶电视机和监视器。
芯片电路组成及引脚功能

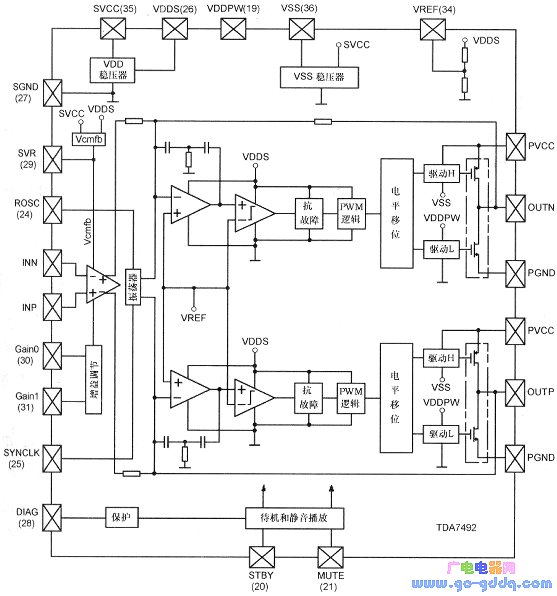

芯片电路TDA7492是一种两通道BTLD类音频功率放大器集成电路。TDA7492的每个通道含有一个振荡器、一个差分输入放大器、电平移位电路、高端(H)和低端(L)驱动器、高／低端功率MOSFET、保护电路及待机和静音控制电路等。下图为TDA7492-个通道的内部结构框图。
封装及引脚功能TDA7492采用36引脚裸露焊板在顶部的PowerSS0-36EPU封装，外形如下图所示。
各引脚功能如下表。
| 引脚 | 名称 | 功能 |
| 1 | SUB-GND | 连接到框架 |
| 2，3 | OUTPB | 右通道正PWM输出 |
| 4，5 | PGNDB | 右通道功率级地 |
| 6，7 | PVCCB | 右通道电源 |
| 8,9 | OUTNB | 右通道负PWM输出 |
| 10,11 | OUTNA | 右通道负PWM输出 |
| 12,13 | PVCCA | 左通道电源 |
| 14, 15 | PGNDA | 左通道功率级地 |
| 16,17 | OUTPA | 左通道正PWM输出 |
| 18 | PGND | 功率级地 |
| 18 | VDDPV | 功率级3.3V稳压器输出 |
| 20 | STBY | 待机模式控制输入 |
| 21 | MUTE | 静音模式控制输入 |
| 22 | INPA | 左通道正差分输入 |
| 23 | INNA | 左通道负差分输入 |
| 24 | ROSC | 主振荡器频率设置端 |
| 25 | SYNCLK | 外部振荡器时钟输入／输出端 |
| 26 | VDDS | 信号电路3.3V稳压器输出 |
| 27 | SGND | 信号地 |
| 28 | DIAG | 开路漏极诊断输出 |
| 29 | SVR | 电源电压抑制输出 |
| 30 | GAINO | 增益设置输入(1) |
| 31 | GAIN1 | 增益设置输入(2) |
| 32 | INPB | 右通道正差分输入 |
| 33 | INNB | 右通道负差分输入 |
| 34 | VREF | 以地作参考的VDDS/2输出 |
| 35 | SVCC | 信号电路电源 |
| 36 | VSS | 以电源作参考的3.3V稳压器输出 |
| EP | 裸露焊板，被连接到地 |
主要性能与特点
单电源操作TDA7492利用8—26V的宽范围单电源电压操作，静态电源电流仅约26mA。
输出功率TDA7492在总谐波失真TDH=10%、电源电压VCC=25V下，当扬声器阻抗RL=6Ω时，连续输出功率P0=50W+50W，当RL=8Ω时，P0=40W+40W。
效率放大器在输出功率P0=2×40W时，效率T1达90%。

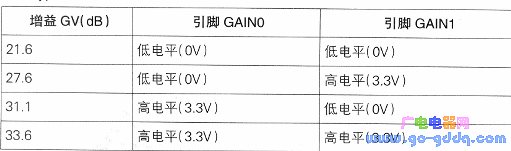

增益设置TDA7492的增益GV可通过放大器反馈电阻的变化来设置。TDA7492有4种固定增益，可以通过两个输入引脚GAINO（引脚30）和GAIN1（引脚31）来选择，如下表所示。

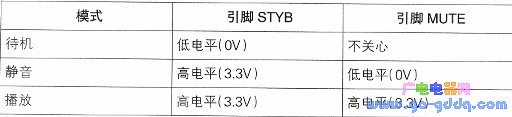

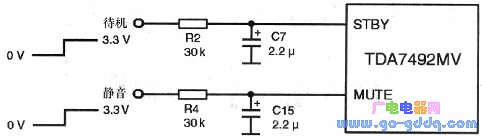

工作模式选择TDA7492有三种工作模式[待机、静音和操作（播放）]，可以通过引脚STYB（引脚20）和MUTE（引脚21）来选择。待机和静音电路如下图所示，工作模式选择见下表。
内部和外部时钟TDA7492的输出开关频率fsw可由内部振荡器产生，其数值由连接在IC引脚Rosc(引脚24)外部的接地电阻Rosc设定，计算公式为fsv=10的6次方／{[16×Rosc(kΩ)+182kΩ]×4).在时钟由内部产生的主模式情况下，IC引脚SYNCLK(引脚25)则为时钟输出端，其输出频率为放大器开关频率的2倍，即fsyccu(-2×fsw。
在同一系统中若使用两个或更多的TDA7492时，为保证各个TDA7492都在同一频率上工作，应利用一个TDA7492作为主时钟源，其它TDA7492作为从属放大器。在此情况下，主时钟源IC在引脚SYNCLK上的输出应连接从属放大器的引脚SYNCLK，从属TDA7492的引脚SYNCLK则变作输入端。从属IC的引脚ROSC应当悬空，从属放大器输出开关频率fslave为fSYNCLK的1/2。
保护功能TDA7492提供欠压、过压、短路和热过载保护。

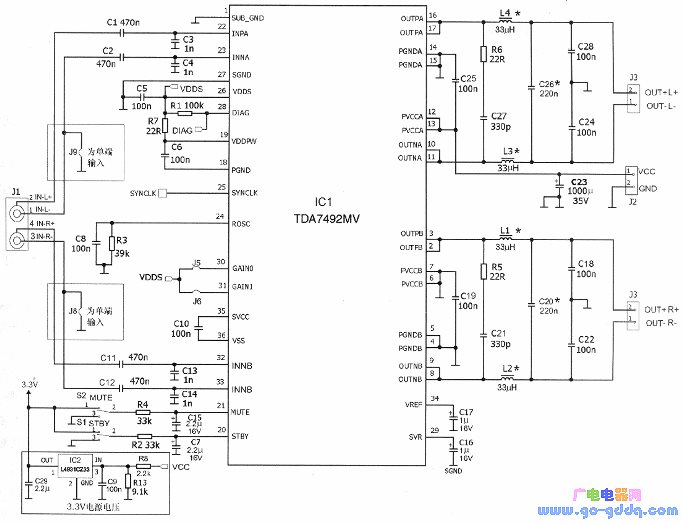

典型应用电路 上图为TDA7492的典型应用电路。上图中，电源电压VCC(典型值为25V）从连接器J2加入，经电容C23和C25、C19退耦和旁路，分别施加到ICl(TDA7492)的引脚PVCCA和PVCCB。VCC还通过一个三端线性降压稳压器IC2产生一个3.3V的电压，作为待机和静音电路的偏置。利用开关S1和S2，可以控制和选择放大器的工作模式。
如果电源电压VCC<7v或vcc>28V，TDA7492的欠电压保护(U-VP)电路或过电压(OVP)电路则被激活，放大器输出高阻抗。
由于IC1引脚Rosc外部电阻R3(Rosc)=39kQ，输出开关频率fsw=310kHz。
J8和J9分别用于两个通道的单端(SE)输入，J1用于差分输入。在采用差分输入时，放大器的共模噪声最小。
TDA7492的输入阻抗2i=60kΩ，耦合电容Ci（C1、C2和C11、C12）为470nF，放大器-3dB截止频率fc=1/(2πRiCi)=5.6Hz。

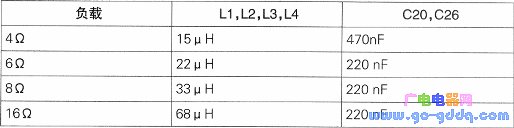

为避免EMI问题，在扬声器与IC1输入端之间设置了低通滤波器。滤波器的截止频率高于22kHz而又远低于输出开关频率。负载阻抗不同，电感和电容元件的数值亦不同，如下表所示。
输出LC滤波器的作用是将PWM信号转换为模拟音频信号。
在放大器运行期间，如果输出电流超过6A，或者芯片结温Tj超过1500C，则会激活过电流保护(OCP)电路和过温度保护(OTP)电路，停止PWM输出。
