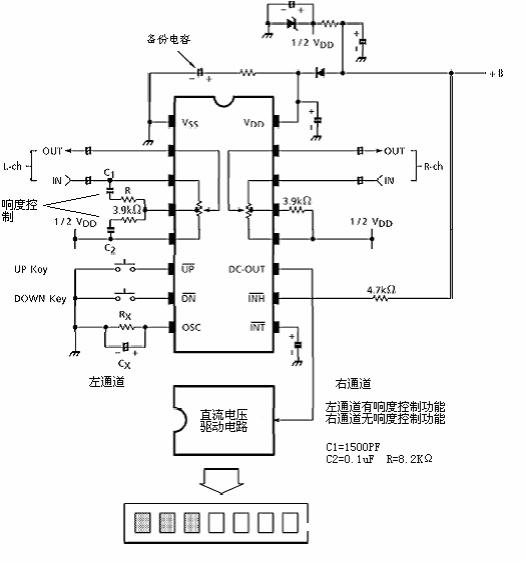

PT2256双声道音量控制IC产品功能及应用电路原理图说明
发布时间：2022-05-13 点击数：610
概述与特点

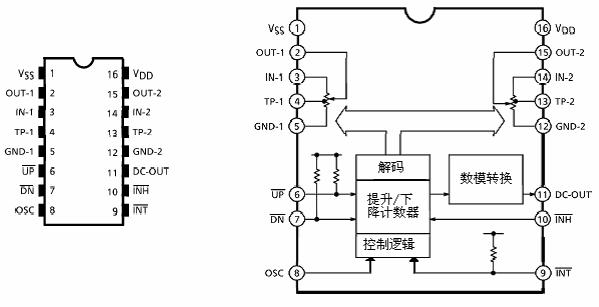

PT2256 是采用CMOS 工艺，为音频设备等音量控制电子化而设计的一块专用集成电路。采用SOP-16封装，市场上的TC9235，SC9235，CSC2256与其管教兼容。
该电路的特点如下：
较宽的工作电压范围：VDD=2.5～10V
可在0dB~78dB 范围内进行升降衰减控制
内置8 级直流电压输出
低功耗，高性能
数据在备份状态下不丢失，只消耗极低电流
