经典喇叭保护电路图大全（五款经典的扬声器保护电路图详解）
经典喇叭保护电路图（一）
一、工作原理

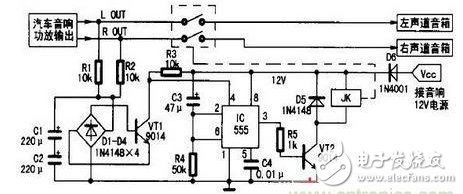

扬声器保护电路如图所示。主要由中点电位检测电路、延时电路及继电器等组成。电路工作过程是：
图1扬声器保护电路
在接通音响电源的瞬间，因电容C3两端电压不能突变，可视为短路，则时基电路555的②、⑥脚电位高于2/3Vcc，故555处于复位状态，③脚输出低电平，晶体管VT2截止，继电器JK常开触点不动作。同时+12V电压通过电阻R4向电容C3充电，延时约5s（秒钟）后555的②、⑥脚电位降低至1/3Vcc，555被触发置位，③脚由低电平变为高电平，晶体管VT2导通，继电器JK得电，常闭触点闭合，从而实现了延迟一段时间将扬声器接入功放，彻底消除了开机时大电流对扬声器的冲击;2.关闭音响电源时，+12电压很快消失，但功放输出信号并没有立即消失，同样避免了关机过程产生的冲击噪声;3.当功放工作异常或者意外损坏而导致中点电位过高（高于1.8V）时，直流电压经R1、R2限流，送至C1、C2滤波及D1~D4整流，约1~2s（秒），晶体管VT1导通，555的④脚由高电平变低电平，555被直接复位，③脚输出低电平，晶体管VT2截止，继电器JK失电，常开触点跳开，将扬声器与功放电路断开，有效地保护了扬声器不受损坏。
改变R4、C3的参数，可调整扬声器保护电路开机延迟时间的长短，一般设为5s（秒）即可。
元件选择
555一定要选用功耗很低的CMOS时基电路。VT1、VT2用9014、C1815型小功率塑封晶体管，要求电流放大倍数β》100。D1～D5均用1N4148型硅开关二极管，D6用于电源接反保护，可选用1N4001～1N4007型硅整流二极管。R1～R5均用0.5W五色环金属膜电阻。C1、C2用优质铝电解电容，C3要选用漏电小、精度高的钽电解电容，否则将影响延时精度。JK选用12V/7A双联型继电器（左、右声道各用一组），如JZC-22F。
经典喇叭保护电路图（二）
扬声器在音响设备中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的部件。扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式、压电式等几种，后两种多用于农村有线广播网中;按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。大功率功放如果不加扬声器保护，会经常烧坏扬声器，今天我们给扬声器加个保护电路。

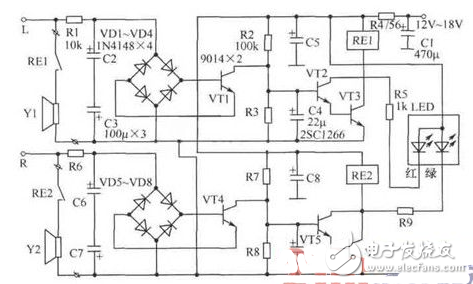

如下图所示为一款双声道扬声器保护电路图。图中（以左通道为例）的R2、C4及VT2、VT3组成开机延时电路，以防止开机大电流冲击扬声器。元器件LED可选用Φ3mm高亮度双色发光二极管。由于LED的工作电流有大有小，R5、R9的参数可略微调整。与此同时，LED与限流电阻R5、R9因并联在继电器RE1、RE2两端，还可起到抑制反峰电压，防止击穿VT2、VT3和VT5、VT6.C4、C9最好选用低漏电的钽电容。
经典喇叭保护电路图（三）
多媒体电脑的拥有者日渐增多，而且都配置有2.1声道音箱系统，即两个小音箱加一只低音炮（低音炮带变压器及三声道的功放、音量音调控制等），而多数的中低档2.1声道的音箱系统是不带喇叭保护电路的，因为厂家为了节省成本，把外观设计得特别漂亮来吸引顾客。相信拥有这些音箱的读者都会有以下的现象：每次给音箱通电时和关电时三个音箱都会有电流冲击声。冲击电流其实是通电和断电的瞬间直流输出造成的，其造成的后果是：小则喇叭音圈寿命减短，大则即时烧毁喇叭音圈。没有喇叭保护电路时，万一当功放有故障输出直流电压时，直流电压只需几秒钟即可摧毁喇叭音圈！因此我们为了放心一点，还是给音箱加一个三声道喇叭保护器给心爱的2.1声道音箱系统吧！让保护器她时刻呵护你的音箱。

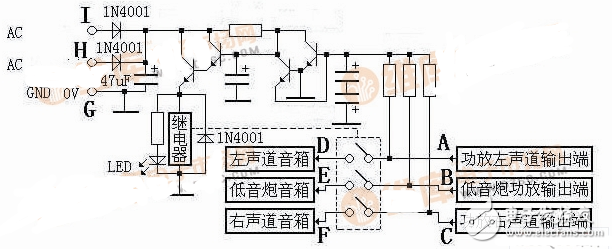

原理图如图：
开机时由于T2的基极处于低电平而令T1不导通，继电器不会吸合，T2的基极电压随R1对C2充电，约5秒钟后T2的基极转为高电平，T2导通从而T1的基极也变为高电平而使T1导通，这时继电器吸合，从而实现了开机延时约5秒钟才把功放与喇叭接通，避免了开机瞬间功放输出直流电冲击喇叭，起到保护喇叭的功能。
关机时由于C1只有47uF，很快就没电了，继电器马上切断了功放与喇叭的通路，而功放是没有那么快消耗完电的，因此功放断电的直流并没有冲击到喇叭，起到了保护喇叭的功能。
当三路功放中任何一路有故障输出直流电压时，被R2—R4传至T3、T4进行检测，当是正电压时T4导通，C2被放电，T2基极为低电平使T1不导通，继电器马上切断了功放与喇叭的通路，从而避免了直流对啦叭的损害，当是负电压时T3导通，C2被放电，T2基极为低电平使T1不导通，继电器马上切断了功放与喇叭的通路，从而避免了直流对喇叭的损害。
元件选择与使用：T1、T2、T3、T4用NPN三极管C945，C1的耐压要35V或以上，电阻用1/4W的五色环金属膜电阻，继电器用四联的（左右各用一组，低音炮用两组并联使用，增加电流的导通量），线路板设计要美观、镀银印蓝色油高档化、面积要小、放便加装，加装使用该保护板的交流电源直接使用原功放的即可。注意：G点要和原功放的地（0V）相通，否则不起直流检测作用。A、B、C、D、E、F点只接功放和音箱的正极，负极则让他们相通即可。
经典喇叭保护电路图（四）
该保护电路的基本功能功能是：
1、开机延时接通耳机，按照我做的板子，在开机后大约延时3-5秒接通耳机，保护耳机不受开机电流冲击。
2、关机断电，由于电源部分的滤波电容选的比较小，关机后，几乎是同时断开耳机与放大器的连接，保护耳机不受关机的电流冲击。
3、输出直流电压异常保护，经过简单实验，当放大器输出端出现+1.5V的输出电压的时候，可以在1秒内断开连接，而放大器出现负电压输出的时候，则保护动作电压比较高。

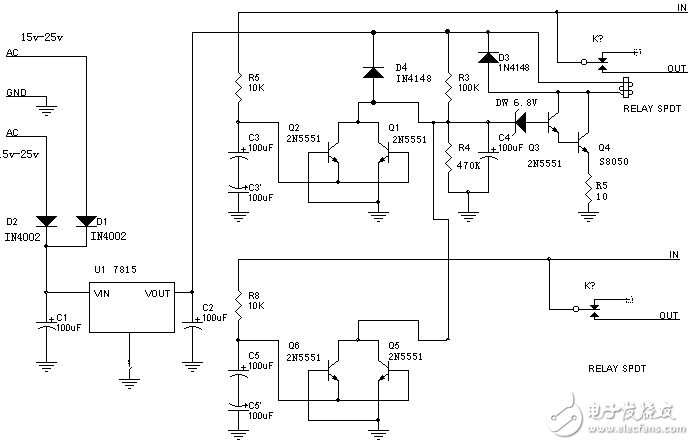

耳机保护电路原理图：
图 耳机、耳放及喇叭保护原理图
经典喇叭保护电路图（五）

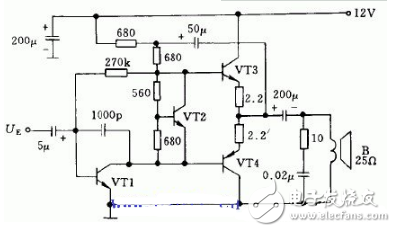

过载保护电路功率为650mW，电源电压12V，扬声器Ω。
部份元件规格：
VT1：晶体管NB111EH/J
VT2：晶体管NR001E
VT3：晶体管NA11EB/J
VT4：晶体管NAQWEB/J
电路：
